本篇僅介紹合成材料運動場地面層質量控制標準：驗收與試驗，可在本篇底部點擊其他目錄鏈接查閱

9? 驗收與試驗

9.1 ?一般規定

9.1.1 ?合成材料面層施工完畢，應進行物理性能、有害物質含量檢測，檢測合格方能投入使用。

9.1.2 ?工程的觀感、尺寸等質量應由驗收人員通過現場檢查共同確認。

9.2 原材料進場檢測及面層質量檢測

9.2.1? 合成材料面層工程應在建設單位或監理單位見證下對原材料進行進場檢測及進行面層質量檢測，檢測應由有資質的第三方檢測機構承擔。

9.2.2? 原材料（除人造草皮）有害物質進場檢測項目應符合表9.2.2的要求。

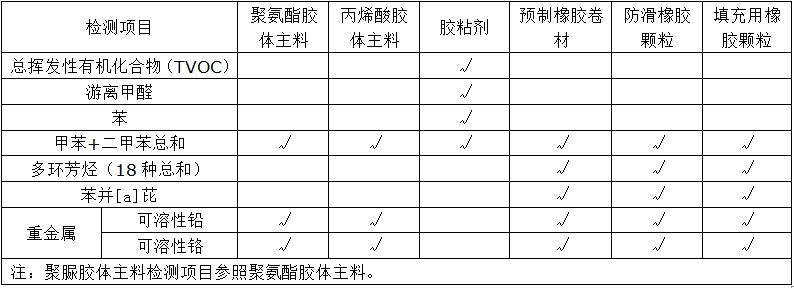

表9.2.2? 合成材料場地面層原材料（除人造草皮）有害物質進場檢測項目

9.2.3 ?人造草皮有害物質含量進場檢測項目應符合表9.2.3的要求。

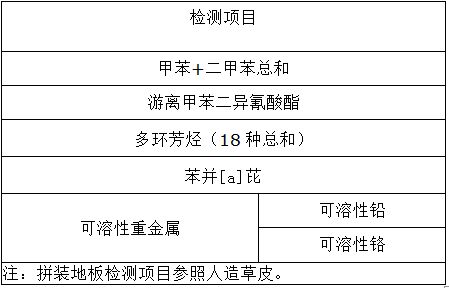

表9.2.3 ?人造草皮有害物進場檢測項目

?

9.2.4 ?面層物理性能檢測項目應符合表9.2.4的要求。

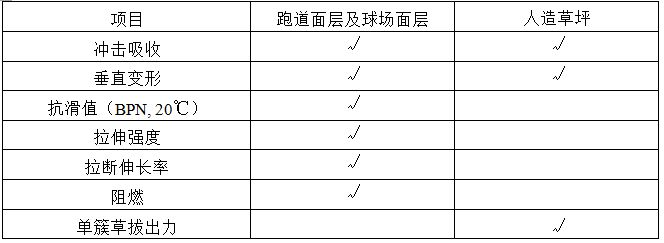

表9.2.4 ?合成材料跑道面層物理性能檢測項目

9.2.5 ?合成材料面層有害物質含量檢測項目應符合表9.2.5的要求。

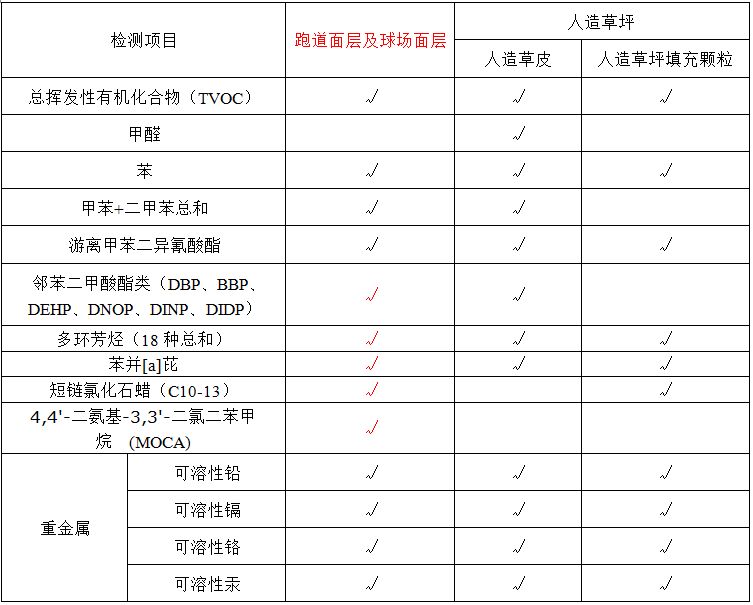

表9.2.5? 合成材料場地面層有害物質檢測項目

9.2.6? 室內合成材料運動場地環境質量應檢測甲醛、苯、TVOC。

9.2.7 ?合成材料面層現場空氣應進行氣味等級評定。

?

9.3 抽樣及判定

9.3.1 ?面層材料物理性能中沖擊吸收、垂直變形、抗滑值，氣味評定、現場TVOC釋放率測試應在現場進行；其它物理性能以及有害物含量應從現場抽取檢測樣塊。

9.3.2? 抽樣應符合表9.3.2的規定，具體測點可根據場地形狀采用對角線、斜線、梅花狀均衡布點。

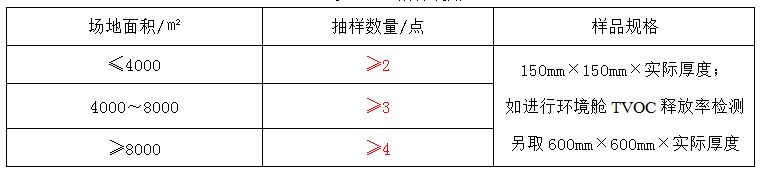

表9.3.2 抽樣規則

9.3.3 ?如果場地環境條件不均勻一致，應取最不利區域進行取樣。

9.3.4? 每塊樣品均應進行試驗，結果計算應符合以下規定：

? 1 當單點結果均符合本標準要求，結果取其算術平均值；

? 2 當單點結果均不符合本標準要求，結果應取最差值；

? ????3 對于物理性能，除1、2情況，當各點結果與平均值的誤差小于20%時，結果取算術平均值；當各點結果與平均值的誤差大于20%時，應另取雙倍測點進行復檢，若誤差仍大于20%，取最差值；

? ????4 對于有害物含量，除1、2情況，當各點結果與平均值的誤差小于50%時，結果取算術平均值；當各點結果與平均值的誤差大于50%時，應另取雙倍測點進行復檢，若誤差仍大于50%，取最差值。

9.3.5 ?所有參數檢測結果應符合本規程第4章的指標要求，應對每項指標進行判定。?

9.4 ?場地驗收程序

9.4.1 ?合成材料面層工程質量施工驗收應符合下列規定：

? 1 工程質量應符合工程勘察、設計文件的要求；

? 2 工程質量驗收應在施工單位自行檢查評定合格的基礎上進行；

? 3 承擔見證取樣檢測單位應具有相應資質；

? 4 工程的觀感質量應有驗收人員通過現場檢查，并應共同確認。

9.4.2? 工程質量驗收時應檢查下列文件和記錄:

? 1 工程施工圖、設計說明及其他設計文件；

? 2 材料的出廠合格證書、性能檢測報告、進場驗收記錄和復驗報告；

? 3 分項工程的驗收記錄；

? 4 施工記錄。

9.4.3 ?現場檢測驗收內容與要求

? 1 合成面層的平整度、厚度應符合設計要求；

? 2 合成面層的外觀無氣泡、裂痕或脫層現象，接縫須平直、無明顯痕跡；

? 3 合成面層與基層的粘接應牢固，無脫膠和凹凸現象；

? 4 合成面層的色澤應均勻一致，符合設計要求；

? 5 標志線平直、均勻、無虛邊。

9.4.4? 對合成面層做出現場評價，對存在問題的場地提出整改建議。

9.5 ?不合格面層處理

9.5.1 ?當面層物理性能檢測結果不滿足要求時，應制定整改方案并實施，若整改后仍然不符合要求，則應作拆除處理；

9.5.2 ?當重金屬等非揮發性有害物質含量超標時，應作更換或拆除處理；

9.5.3 ?當揮發性有害物質含量超標時，應按以下要求進行處理：

? ????1 超標小于50%，可延長1個月再檢測，或采用整改措施，若仍然不符合要求，則應作更換或拆除處理；

? 2 超標大于50%，作更換或拆除處理。

9.5.4? 現場氣味評定等級為 3級及3級以上時，應進一步分析原因并進行整改，若1個月后氣味評定等級仍不達標，則作更換或拆除處理。

9.6 ?試驗方法

9.6.1 ?總揮發有機物（TVOC）應按下列方法進行：

? 1 膠粘劑按GB 18583-2008附錄F的方法進行試驗；

? 2 預制橡膠卷材按GB 18587-2001的方法進行試驗；

? 3 橡膠顆粒按GB/T 23986-2009方法1進行試驗。

9.6.2? 膠粘劑甲醛應按GB 18583-2008方法進行試驗。

9.6.3 ?苯、甲苯+二甲苯總和、游離甲苯二異氰酸酯按GB 18583-2008的方法進行試驗，固體材料的前處理方法見本標準附錄A。

9.6.4? 鄰苯二甲酸酯按GB/T 29608-2013的方法進行試驗。

9.6.5? 多環芳烴和苯并[a]芘按GB/T 29614-2013的方法進行試驗。

9.6.6? 短鏈氯化石蠟按SN/T 2570-2010的方法進行試驗。

9.6.7 ?4,4'-二氨基-3,3'-二氯二苯甲烷(MOCA)含量按HJ/T 3711-2012的方法進行試驗。

9.6.8 ?重金屬含量應按下列方法進行：

? 1 可溶性鉛按GB/T 9578.1-1988的方法進行試驗；

? 2 可溶性鎘按GB/T 9578.4-1988的方法進行試驗；

? 3 可溶性鉻按GB/T 9578.6-1988的方法進行試驗；

? 4 可溶性汞按GB/T 9578.7-1988的方法進行試驗；

? 5 重金屬前處理方法按本標準附錄A。

9.6.9 ?劃線漆的揮發性有機物（VOC）、苯、甲苯+二甲苯+乙苯按GB 50325-2010的方法進行試驗。

9.6.10 ?合成材料面層沖擊吸收按GB/T 14833-2011附錄A的方法進行試驗。

9.6.11 ?合成材料面層垂直變形按GB/T 14833-2011附錄B的方法進行試驗。

9.6.12 ?合成材料面層抗滑值按GB/T 14833-2011附錄C的方法進行試驗。

9.6.13 ?合成材料面層拉伸強度、拉斷伸長率按GB/T 14833-2011的方法進行試驗。

9.6.14 ?合成材料面層阻燃性能按GB/T 19851.11-2005附錄E的方法進行試驗。

9.6.15 ?人造草皮單簇草拔出力按GB/T 20394-2006附錄B的方法進行試驗。

9.6.16? 無機填料含量測定應按照GB/T 22517.6-2011 6.2.3方法進行。

9.6.17 ?氣味評定法按本標準附錄B進行試驗。

9.6.18 ?現場總揮發性有機物（TVOC）釋放率按本標準附錄C進行試驗。

10? 合成材料場地管理及保養

10.0.1 ?合成材料場地使用管理應符合以下規定：

?? 1 應按其適應范圍合理使用；

?? 2 禁止各種機動車輛和重型機械進入場地，禁止攜帶易爆、易燃和腐蝕性物品入內；

?? 3 進入籃球場不得穿釘鞋；

?? 4 不得在合成材料場地上長期堆放重物；

?? 5 保持場內的清潔衛生，嚴禁吸煙、吃口香糖及攜帶含糖類有色飲料或食品入內。

10.0.2 ?合成材料面層保養應符合以下要求：

?? 1 合成材料面層有污穢應隨時清洗，應定期清掃砂、樹葉、垃圾等，每季度應整體洗刷一次。

?? 2 合成材料面層使用前后應用水沖刷。

?? 3 跑道上的各種標志及線，應保持清晰、醒目。有褪色時，應重新描畫。

?? 4 場地面層在發生斷裂、脫層時，應及時修補。

10.0.3? 人造草坪的養護應符合下列規定：

?? 1 應定期養護，時間間隔不應超過14d；

?? 2 應保持清潔、及時清理雜物、污潰、油漬；

?? 3 炎熱、干燥天氣要定期撒水；

? ?4 草坪發生損壞時，應及時修補。
