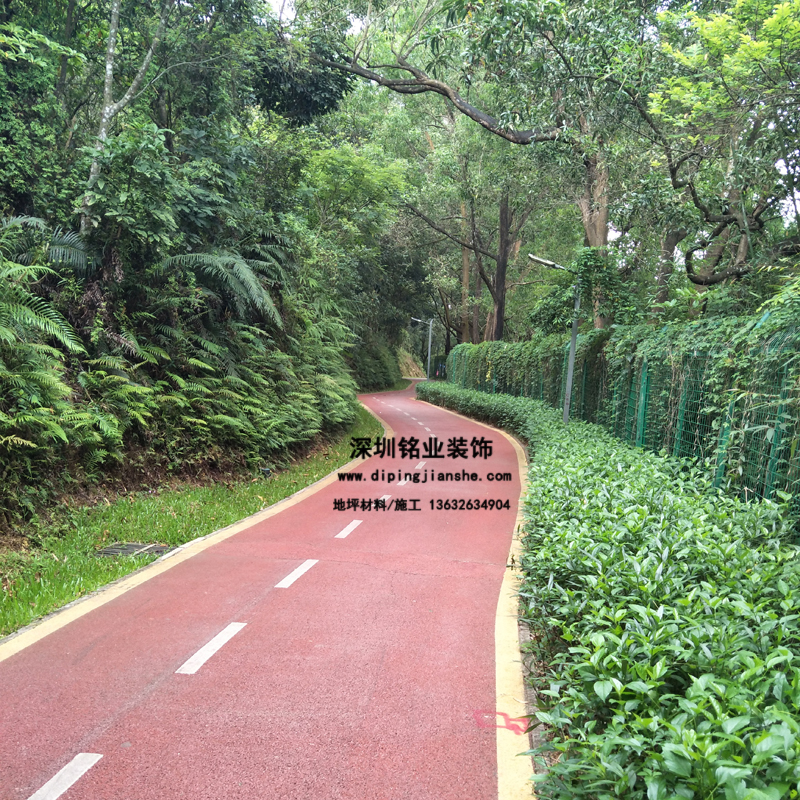

透水混凝土鋪裝設計范例

設計流程：由透水混凝土的特性及設計要求，透水混凝土路面的設計流程。

1、設計資料準備

透水路面設計的前期準備工作，了解當?shù)匦蔚孛玻瑲夂?、地質水文條件資料、場地排水防洪、道路規劃、總平面、高程、管線情況、業主要求，并測繪場地。

2、透水混凝土路面的類型

在建筑場地或道路的方案初步設計階段，業主會提出路面功能要求，根據業主的要求及設計規范，對用于該工程的透水混凝土確定使用功能、選擇透水混凝土路面品種，根據這些品種確定透水混凝土的基本構造做法。

3、排水防洪設計

根據測繪場地圖，確定透水混凝土道路平面尺寸、道路的橫坡與縱坡的坡度，其坡度要滿足場地自然排水要求，作為透水路面排水防洪的基本方案，基地的地面高程應按城市規劃確定的控制標高設計，便于在降水量超過路面的儲水能力時進行排水。

4、提出土基處理技術方案

根據場地現場情況，如存在軟弱土層、需按《城市道路設計規范》進行軟土土基處理，提高土基承載力，減小不均勻沉降以及路面設計使用年限內的殘余沉降，經過處理后的土基要符合道路土基承載力的要求。

5、確定強度、孔隙率

根據使用性質、交通流量和載重量，確定路面的承載能力，從而確定各個構造層的厚度，配合比及強度，根據當?shù)亟邓俊⑺摹⒌刭|(zhì)情況以及透水混凝土路面的透水，容水能力，確定透水混凝土的孔隙率，使路面滿足預定的交通負載，又能滿足道路上雨水徑流的處理要求。

6、滲排水系統及構造設計

根據放水排洪的基本方案，對透水路面的滲排水系統及構造進行設計，確定最優方案。

7、經濟合理性研究及調整

根據排水設施及路面構造的預設方案，研究在經濟上是否合理，對于經濟上過于不合理的構造和設施進行調整，在保證達到相同效果的前提下降低成本。

8、面層的裝飾性設計

透水混凝土路面表面裝飾的設計要遵循景觀設計的美學要求，色彩、質感、構形、尺度上升與下沉、邊界、光影效果等，并符合景觀設計的規范及原則，由于透水混凝土路面的品種眾多，面層設計還衍生出模板的設計。

9、透水混凝土道路的幾何設計

道路幾何設計根據相關規范執行

10、雨水收集利用系統設計

利用透水混凝土的透水功能可對雨水進行收集、存儲、利用。內容共有四部分，雨水收集系統的設計、雨水存儲處理系統的設計，噴灌系統及雨水回用水利的管網設計，均應符合相關的設計規范。
