隨著國家大力推行“海綿城市”建設(shè)，透水混凝土得以廣泛應(yīng)用于人行道及自行車道、社區(qū)內(nèi)地面裝飾、園林景觀道路及城市廣場等生活場景。透水混凝土項目也越來越多。近期我們接到很多關(guān)于透水混凝土石子要求的咨詢電話。今天，光大生態(tài)帶大家了解一下透水混凝土對石子規(guī)格的要求。

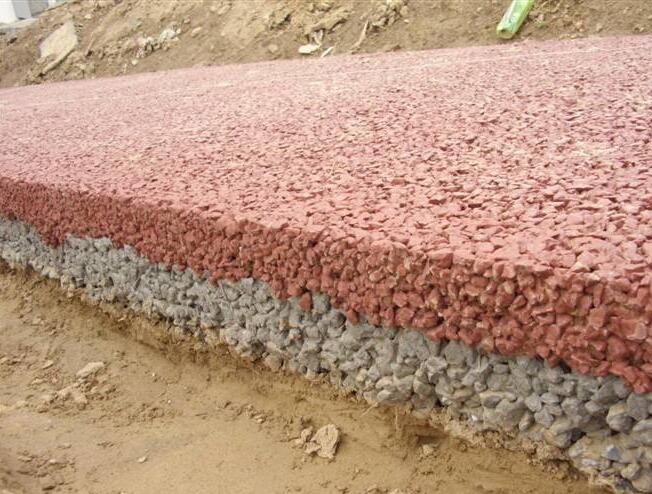

透水混凝土結(jié)構(gòu)組成：

透水混凝土底層：SR透水混凝土增強劑+425水泥+石子+水

透水混凝土面層：SR透水混凝土增強劑+425水泥+石子+水+色粉

透水混凝土表層：施工完畢養(yǎng)護7到14天后，面層噴涂透水混凝土保護劑（罩面劑）

透水混凝土采用的石子，必須使用質(zhì)地堅硬、耐久、潔凈、密實的碎石料，通常選用玄武石，碎石的性能指標(biāo)應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《建筑用卵石、碎石》GB/T 14685中的二級要求。

在實際采購中，我們正常根據(jù)透水混凝土不同的結(jié)構(gòu)層，選擇墊層石子、基層石子與面層石子。

考慮到成本等因素，墊層石子一般選購多級配，基層與面層石子選購單級配。

注：多級配(石子粒徑差盡量縮小)與單級配(石子粒徑均勻)；

墊層石子

墊層石子通常選用13石子（粒徑16-31.5mm）

基層石子

基層石子通常選用12石子（粒徑10-20mm）

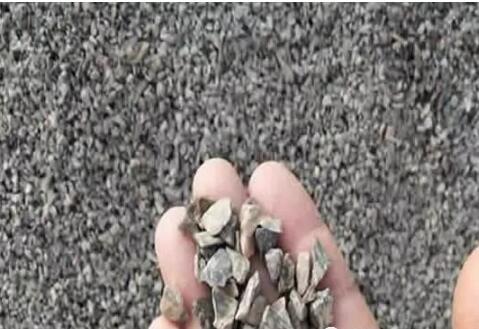

面層石子

透水混凝土面層石子通常選用5-8mm石子（米砂）

石子的性能指標(biāo)要求及影響因素

瓜子片含量控制在15%以內(nèi)

對于透水混凝土的影響因素：強度

含泥量應(yīng)小于等于1%

對于透水混凝土的影響因素：粘結(jié)性

堆積孔隙率小于47%

對于透水混凝土的影響因素：透水性

透水混凝土核心組成材料

透水混凝土增強劑：采用國外成熟合成工藝和核殼結(jié)構(gòu)設(shè)計而成；參與水泥水化反應(yīng)形成高分子聚合物水泥水化體；大幅度提高水泥水化體的抗壓和粘結(jié)強度；提高混凝土的抗凍融性、耐久性和耐候性。

透水混凝土施工流程：

1.材料準(zhǔn)備：石子，水泥，水，SR透水混凝土增強劑，透水混凝土保護劑

2.設(shè)備準(zhǔn)備：攪拌機、平板振動夯、磨光機、運輸車、刮尺等；

3.隊伍組建：根據(jù)項目情況準(zhǔn)備合適的班組，一般一個班組8-12人；

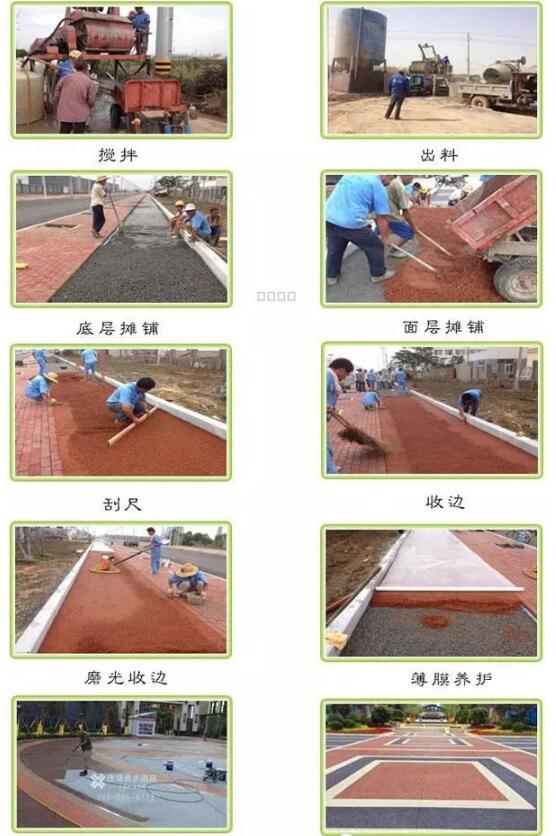

4.施工流程： 攪拌--攤鋪--養(yǎng)護--鋸縫、填縫--噴色
