導(dǎo)讀：

透水材料開始應(yīng)用于市政道路及人行鋪裝，但隨著工藝的不斷加強(qiáng)，材料種類的增多，其應(yīng)用也越來(lái)越廣泛。海綿城市建設(shè)的提倡，使得透水材料在旅游景區(qū)環(huán)境中也變得倍受青睞。在旅游景區(qū)的應(yīng)用中，透水材料也存在著較多的類型，不同類型的透水材料可用于不同的場(chǎng)所環(huán)境，以下通過(guò)對(duì)透水材料的不同類型在旅游景區(qū)應(yīng)用的過(guò)程進(jìn)行詳細(xì)分類：

①  普通透水材料

②  透水瀝青混合料

③  透水水泥混凝土

④  透水磚

⑤  彩石復(fù)合混凝土透水材料

⑥  彩石環(huán)氧通體透水材料

⑦  透水塑膠

⑧  卵石及陶粒

01、普通透水材料

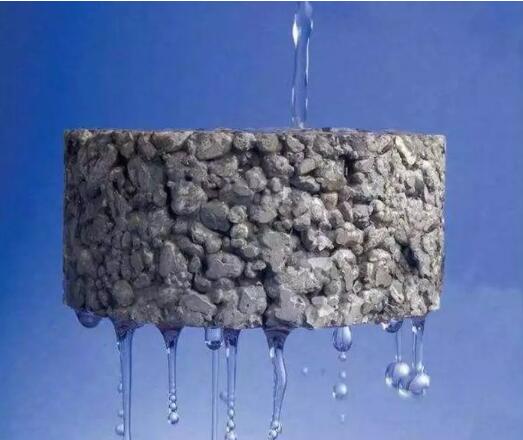

普通透水透水材料材質(zhì)為普通碎石經(jīng)專業(yè)機(jī)械壓制而成的多孔混凝土，通常造價(jià)較低，屬于較為早期的一般化透水材料，用于一般區(qū)域的人行廣場(chǎng)、步道及園路等。

02、透水瀝青混合料

透水瀝青混合料的運(yùn)用，往往考慮到場(chǎng)地車行的要求，其材料在滿足車行強(qiáng)度的要求下具有良好的透水效果，透水瀝青的面層和基層均采用多孔的開級(jí)配結(jié)構(gòu)，空隙較大，可迅速滲透雨水。

通常要求透水瀝青路面的孔隙率為15%~25%，透水率可到達(dá)1500mm/h的雨水通過(guò)量（暴雨等級(jí)為1200~2400mm/h），滲透力為一般黏土的50~70倍。

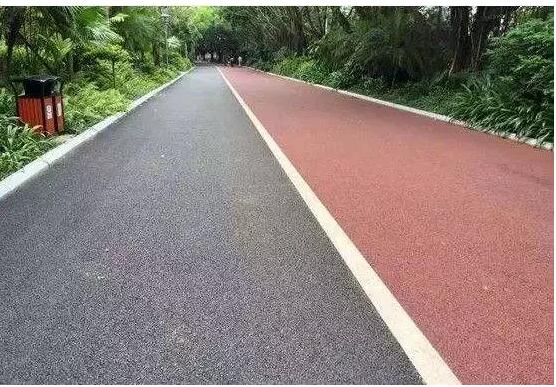

透水瀝青的透水能力往往與基層的透水性及底部原土層的吸水能力有著直接的關(guān)系?；鶎拥耐杆栽綇?qiáng)，原土層的吸水能力越強(qiáng)，則透水瀝青的透水能力也越強(qiáng)。透水瀝青由于要求長(zhǎng)期的透水，其結(jié)構(gòu)面積材料需要大面積接觸雨水，因此透水瀝青面層混合料對(duì)瀝青膠黏劑的要求很高，否則長(zhǎng)期的雨水浸泡容易出現(xiàn)脫膠的現(xiàn)象。透水瀝青往往滿足車性道路要求，但也常用于景區(qū)慢行道路、停車場(chǎng)等。

03、透水水泥混凝土

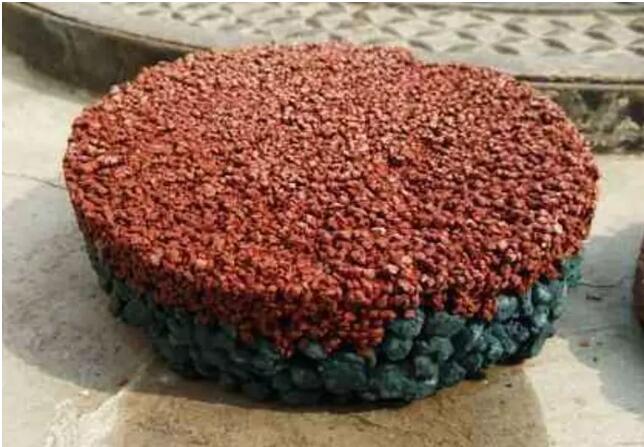

透水水泥混凝土也分為面層和基層。

面層采用細(xì)骨料，厚度在3~5cm，添加環(huán)氧樹脂膠黏固，完成面刷深層滲透反應(yīng)型耐磨強(qiáng)固劑，可添加不同調(diào)色劑；

基層采用粗骨料，厚度在7~10cm，粗骨料基層可形成較大的透水空隙，滿足主要滲入功能。若底部原土滲水能力較差（例如寧波地區(qū)，土壤多為黏土，滲水能力較差），需在基層底部設(shè)置多孔排水管，以保證場(chǎng)地良好的排水效果。

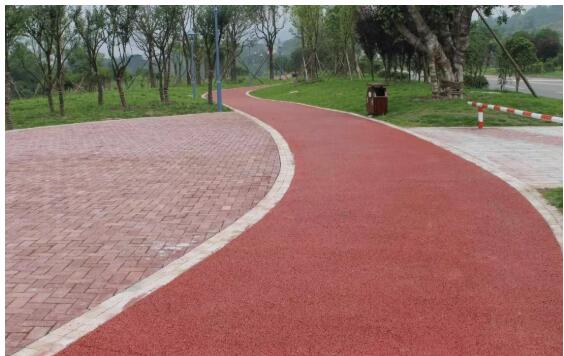

透水水泥混凝土在旅游景區(qū)中往往應(yīng)用于主要園路、節(jié)點(diǎn)廣場(chǎng)等重要景觀環(huán)節(jié)。

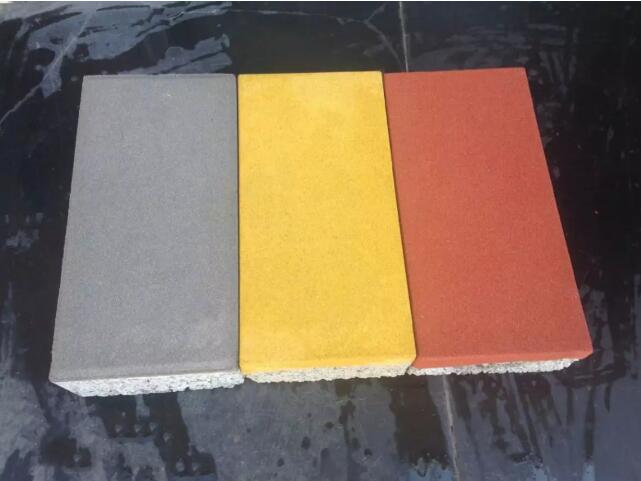

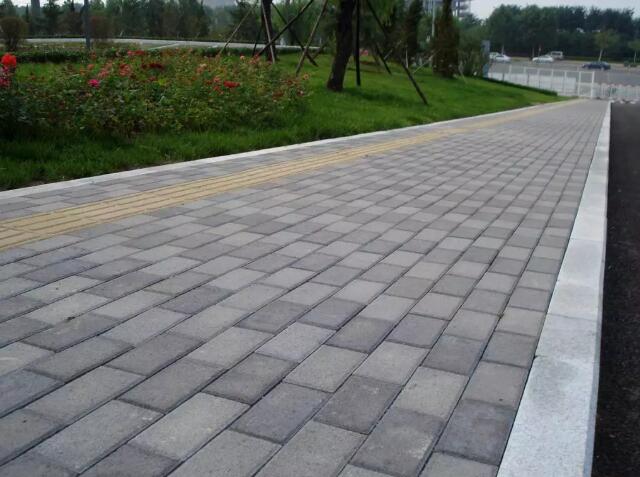

04、透水磚

透水磚最早起源于荷蘭，又叫荷蘭磚，后來(lái)經(jīng)美國(guó)舒布洛科公司改造，又叫舒布洛科磚。之后傳入國(guó)內(nèi)，由于早期國(guó)內(nèi)對(duì)透水道路的意識(shí)不強(qiáng)，舒布洛科磚也失去了原有的透水功能，僅為一種普通鋪地磚。

近幾年透水磚開始不斷的研發(fā)生產(chǎn)，工程中應(yīng)用較多的透水磚主要有兩種：硅砂透水磚及陶瓷型透水，兩者存在較大區(qū)別。

硅砂透水磚采用粒徑相近的砂、石用膠凝材料膠結(jié)，壓制成磚坯，表面細(xì)膩均勻；

陶瓷型透水磚將相近粒徑的陶瓷碎片顆粒壓制后，通過(guò)燒結(jié)形成磚體，抗壓強(qiáng)度高。

兩者相比，陶瓷型透水磚較大的空隙使得透水效果更加，硅砂透水磚細(xì)膩的面層處理使得表面效果更好，由于市場(chǎng)上硅砂透水磚價(jià)格遠(yuǎn)高于陶瓷型透水磚，因此在旅游景區(qū)中的園路鋪裝中，多采用陶瓷型透水磚。

透水磚基層材料選用需根據(jù)地質(zhì)條件而定，一般地質(zhì)條件好的場(chǎng)地，采用20cm厚小粒徑碎石+20cm厚大粒徑碎石；地質(zhì)條件較差的場(chǎng)地，采用10cm以上C20無(wú)砂大孔混凝土+10cm厚大粒徑碎石，底部原土滲水能力較差的需在下部碎石層內(nèi)布設(shè)多孔排水管，與透水水泥混凝土不同的是，透水磚采用的多孔排水管宜選用彈性管材。

05、彩石復(fù)合混凝土透水材料

彩石復(fù)合混凝土透水材料面層材質(zhì)為天然顆?；◢弾r或大理石與環(huán)氧樹脂膠粘合，底層采用聚合物纖維多孔混凝土，將面層與底層高壓壓制形成復(fù)合型材料。其質(zhì)感較好，強(qiáng)度可略高于石材，而價(jià)格也略高與石材，屬于經(jīng)濟(jì)、偏高檔型透水材料。

主要用于商業(yè)街區(qū)、酒店、高檔住宅等場(chǎng)。

06、彩石環(huán)氧通體透水材料

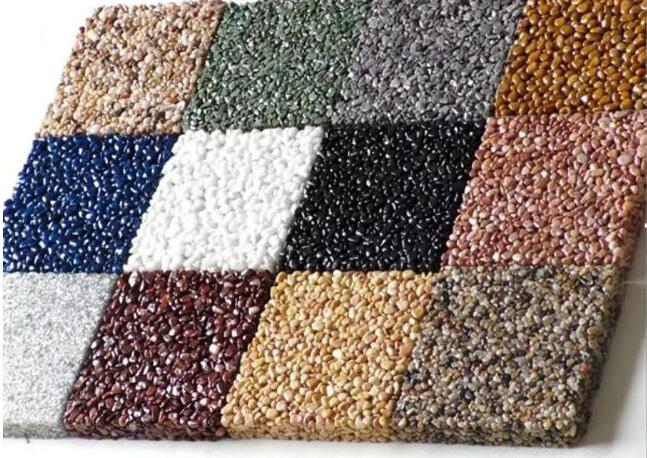

彩石環(huán)氧通體透水材料顧名思義在彩石復(fù)合混凝土透水材料基礎(chǔ)上舍去底層聚合物纖維多孔混凝土，同時(shí)加強(qiáng)面層的粘結(jié)性和厚度，并提高面層強(qiáng)度，其粘合材料需采用進(jìn)口改性環(huán)氧樹脂。

此產(chǎn)品可塑性較強(qiáng)，可預(yù)制加工，也可現(xiàn)場(chǎng)澆制，并可根據(jù)設(shè)計(jì)要求拼出各種色彩不同的圖案或色塊。

主要用于園路景觀場(chǎng)所或高檔別墅區(qū)。

07、透水塑膠

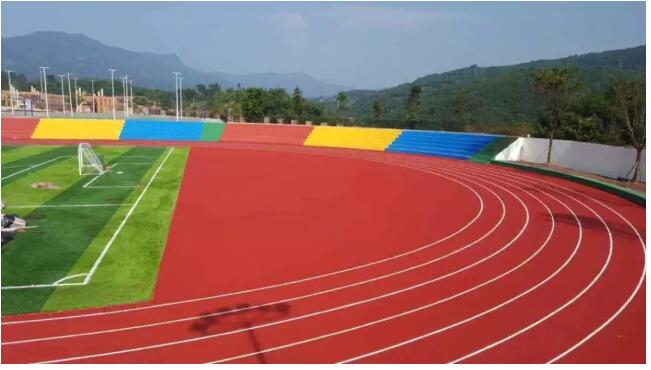

塑膠常用于運(yùn)動(dòng)場(chǎng)地，其表面材料本均有良好的透水性，但基層材料常采用不透水材料，導(dǎo)致面層塑膠材料在降雨后將長(zhǎng)時(shí)間浸泡雨水中，不但場(chǎng)地?zé)o法快速干燥，同時(shí)面層材料也容易浸泡后損壞。因此透水塑膠主要是對(duì)普通塑膠場(chǎng)地的基層材料進(jìn)行改良。

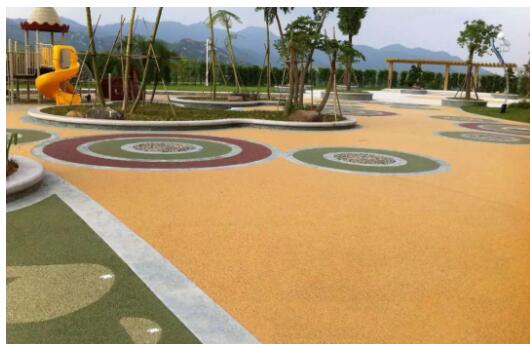

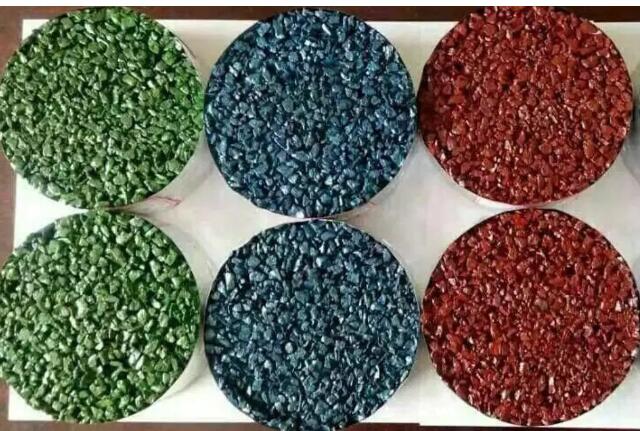

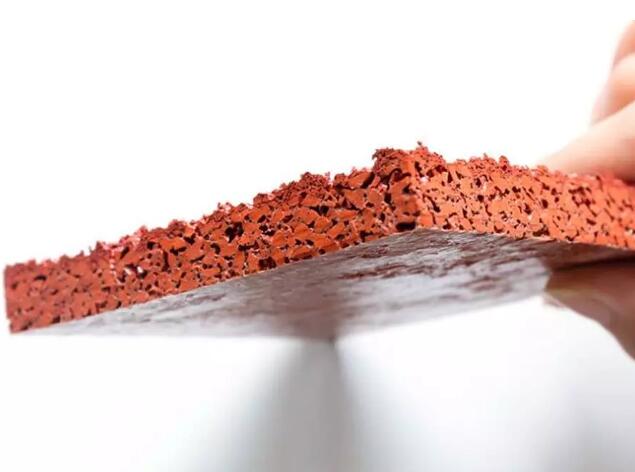

在旅游景區(qū)環(huán)境中，透水塑膠主要用于慢行騎車道或兒童活動(dòng)場(chǎng)地，面層材料往往選用本具有良好透水性的EPDF顆粒，厚度10~15mm，基層采用粗料透水混凝土，厚度根據(jù)不同地區(qū)地質(zhì)條件而定。

透水塑膠的應(yīng)用，可使塑膠場(chǎng)地快速干燥并得以使用，同時(shí)也大大增加了場(chǎng)地的耐久耐候性。

08卵石及陶粒

卵石及陶粒因自身粒徑較大，存在滿足雨水快速透過(guò)的空隙，因此，在透水應(yīng)用方面早早得到采納。

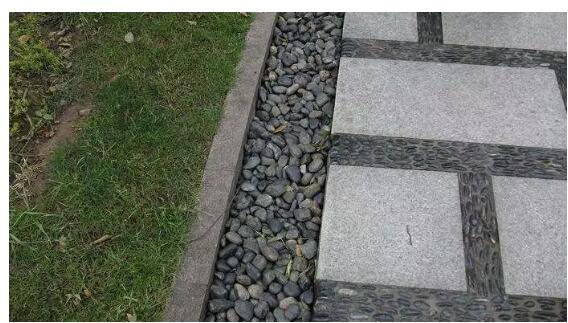

卵石常應(yīng)用于排水溝。景區(qū)建筑物、構(gòu)筑物周邊往往需要設(shè)置排水溝，但因常規(guī)排水溝景觀效果不佳，破壞環(huán)境氛圍，而通過(guò)卵石的鋪設(shè)既加強(qiáng)了排水溝的景觀效果及觀賞質(zhì)感，也能夠滿足原本所需的排水功能。

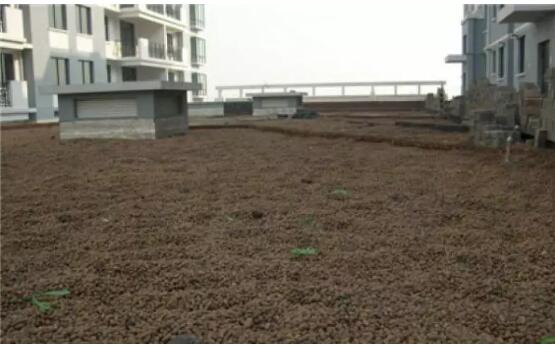

陶粒多應(yīng)用于地下室頂板及屋頂?shù)木G化種植，地下室頂板及屋頂均為澆筑的鋼筋混凝土結(jié)構(gòu)，不具有透水功能，因此在頂板及屋頂以上，覆土以下設(shè)置20~30cm厚度的陶粒層，可使雨水經(jīng)過(guò)土壤滲透后在底部進(jìn)行快速有效的排水。

透水材料在旅游景區(qū)應(yīng)用過(guò)程中的分類意義在于：

首先，以上各種不同透水材料的抗壓強(qiáng)度、透水率、質(zhì)感都有所不同，可使用于不同的景區(qū)場(chǎng)地及同景區(qū)的不同區(qū)位；

其次，不同透水材料的造價(jià)、施工工藝、前期養(yǎng)護(hù)、后期維護(hù)的方法和難易程度都有所不同，在建設(shè)旅游景區(qū)工程中，需充分考慮各中透水材料的應(yīng)用特點(diǎn)，選用較為適宜的透水材料。
