透水鋪裝Permeable pavement

會呼吸的鋪裝

透水鋪裝是城市節約水資源，改善環境的重要措施，也是綠色建筑節水的發展方向之一。

透水地面可以大量收集雨水、吸收地面揚塵,夏天比常規路面更涼爽，有效補充地下水及緩解了城市熱導效應。實現雨天無路面積水，還能對雨水起到凈化作用，下滲的雨水通過透水性鋪裝及下部透水墊層的過濾作用得到凈化，使得下滲的雨水得到凈化。

透水性鋪裝材料主要由以下幾種:透水混凝土,透水性多孔瀝青,透水磚和石子路等園林鋪裝。

透水鋪裝形式

(1)用透水性地磚或透水性混凝土,透水性瀝青進行鋪裝,鋪裝材料本身即具有良好的透水效果,兼具景觀性和生態性。

(2)用植草格或孔形混凝土磚進行鋪裝,材料本身不具透水性,制作成品的樣式為孔洞形,一般都能達到 40%以上的孔洞率,可進行植草。

(3)用實心磚或石塊鋪裝,磚或石塊之間留出一定空隙,空隙中為自然泥。

(4)用細碎石或細鵝卵石,地面僅由大小均勻的石子散落鋪成,地面透水性好,不長草。

(5)用孔型磚加碎石來鋪路,即在帶孔的地磚中撒入小卵石或碎石來鋪地面,地面熱反射大大低于全硬化地面。

常用的透水路面材料

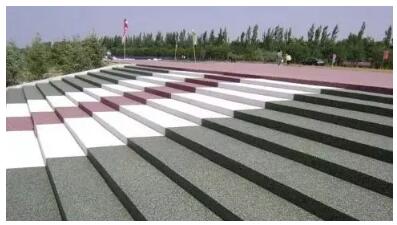

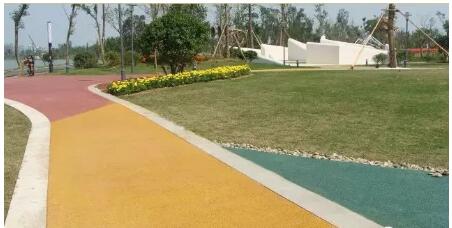

· 透水混凝土

透水混凝土是多孔、輕質、無細骨料的混凝土，由水泥、特殊添加劑、骨料、水用特殊配比混合而成。比其它地面鋪裝材料更為優良、生態、環保，屬于全透水類型，特點就是：透水性、保水性、透氣性。

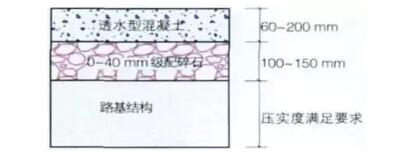

透水混凝土作為環境負荷減少型混凝土，除卻透水效果良好、雨水收集充足等功能外，兼具吸聲降噪、抗洪澇災害、緩解城市“熱島效應”等作用。透水路面結構形式從上而下依次為素土夯實、級配碎石、60~120mm透水混凝土，具體如下：

透水混凝土施工：主要包括攤鋪、成型、表面處理、接縫處理等。

1）攤鋪：機械或人工方式均可；

2）成型：可采用平板振動器、振動整平輥、手動推拉輥、振動整平梁等進行施工；

3）表面處理：主要是為提高表面觀感，對已成型的透水混凝土表面進行修整或清洗；

4）透水混凝土路面接縫的設置與普通混凝土基本相同，縮縫等距布設，間距不宜超過 6m 。

施工后采用覆蓋進行保護，灑水保濕養護至少需要7天，養護期間防止混凝土表面空隙被泥沙污染。

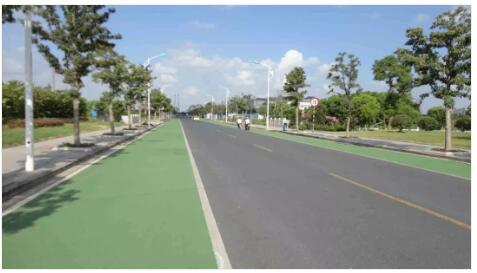

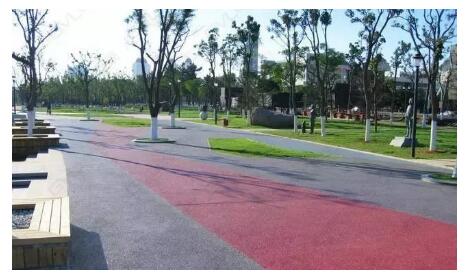

·透水瀝青

透水瀝青路面是“排水降噪路面”，是一種新型路面結構，屬于半透水類型，道路結構形式與普通瀝青路面相同。

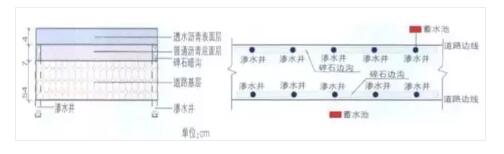

原料中混入特制改良性瀝青、消石灰、纖維，能有效降低高速行駛的車輛與路面摩擦引起的爆破聲。透水性瀝青路面只是在表面層采用透水瀝青，底層依舊是普通瀝青。具體結構可參見下圖：

透水瀝青路面讓路面積水、反光問題不再發生，雨天機動車打滑的現象也大幅度減少，大幅度提高雨天行車的安全性。此外，其大空隙表面結構讓路面溫度比一般路面溫度更低，還能改善城市熱島效應。這樣就要求底面層施工時一定要控制好道路的橫坡，否則瀝青路面會有層間水長期存在，加快道路的破損。

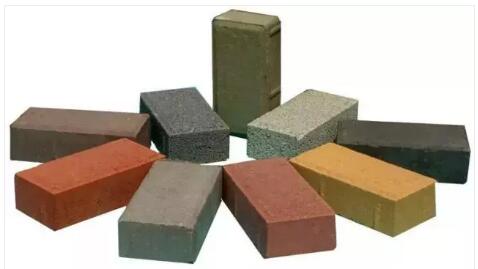

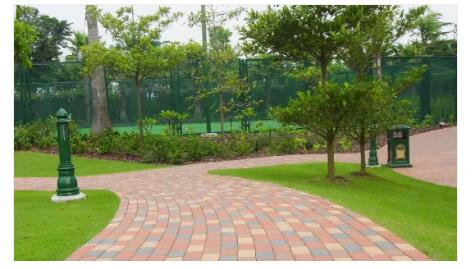

·透水磚

起源于荷蘭，是荷蘭人在圍海造城過程中，為了使地面不再下沉，而制造的一種小型路面磚，并使磚與磚之間預留2mm縫隙，又稱荷蘭磚。

特點是不積水、排水快、抗壓性強。適用于對路基承載能力要求不高的人行道、步行街、休閑廣場、非機動車道、居住區道路及停車場等。

從材料和生產工藝角度考慮，主要有兩種類型：

1）陶瓷透水磚：以固體工業廢料、生活垃圾、建筑垃圾為原料，通過粉碎、高溫?zé)浦瞥伞?

特點：高透水性；主要原料是工業廢料，因此減輕對環境的污染；裝飾效果非常好；由于其使用的工業廢料都要經過高溫煅燒，燒制過程中除燃料本身排放氣體外，很少產生有害氣體，減輕廢氣污染；孔隙率高，吸音防噪效果好。

2）非陶瓷透水磚:以無機非金屬材料為主要材料，利用有機或無機粘結劑，通過成形、固化制成，但是無須煅燒。

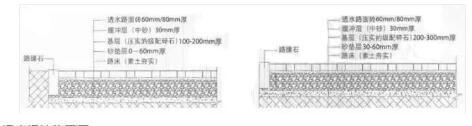

透水磚的路面結構可參見下圖：

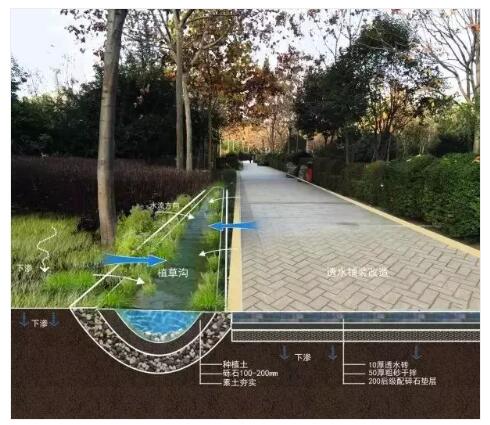

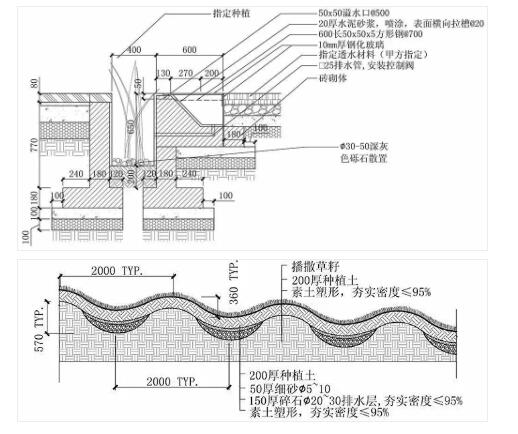

·更多透水場地施工圖▼

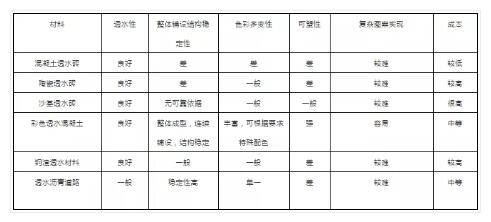

透水鋪裝的類型與性能比較

目前常用的透水材料主要有透水磚類、透水混凝土、透水瀝青、碎石地面、糠糧砂等，這些材料的都具有一定的透水性，但性能各不相同，以下是我們研究常用透水鋪裝材料性能的比較：

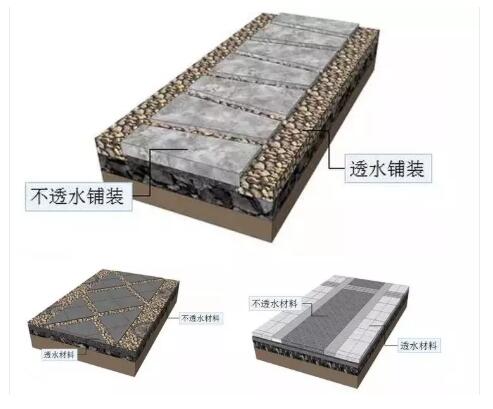

 鋪裝材料組合模式

主要有兩大類，為單一透水鋪裝模式和透水不透水組合鋪裝模式。

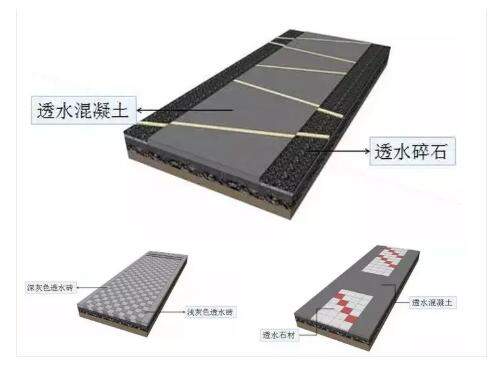

·單一鋪裝模式

鋪裝邊界空間處理

邊界空間指人行通道與綠地或設施的交接空間，邊界空間的處理可以增強鋪裝場地應對雨水的能力，彌補透水鋪裝滲透能力的不足。邊界空間的處理方式主要有三種：

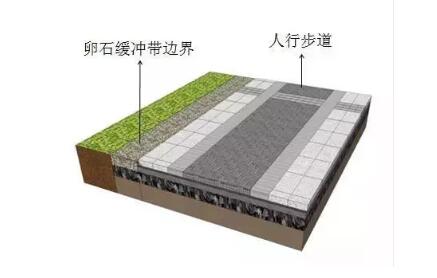

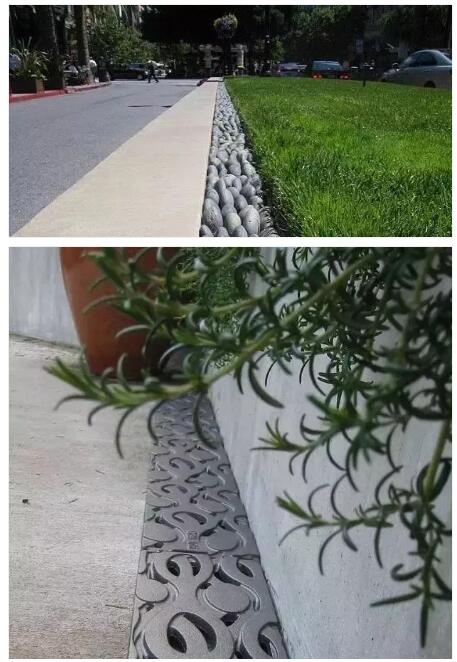

·卵石緩沖帶邊界

卵石緩沖帶不但為雨水進入綠地提供過濾緩沖效果，而且使道路更加美觀。

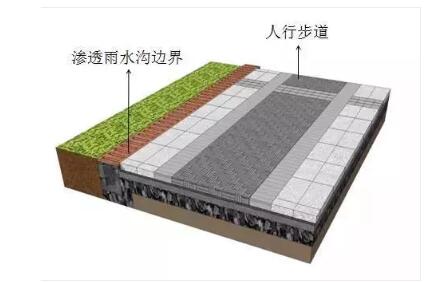

·滲透雨水溝邊界

滲透雨水溝可以對鋪裝面多余的雨水進行收集下滲

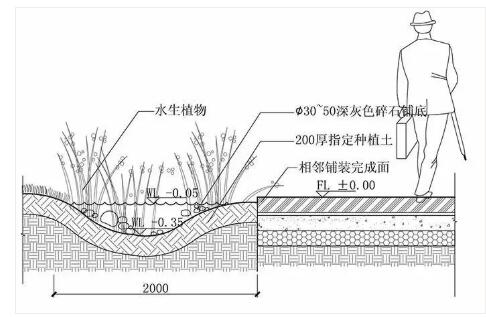

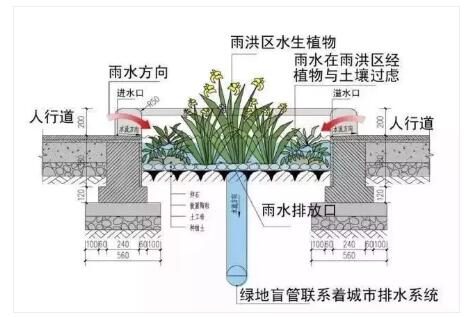

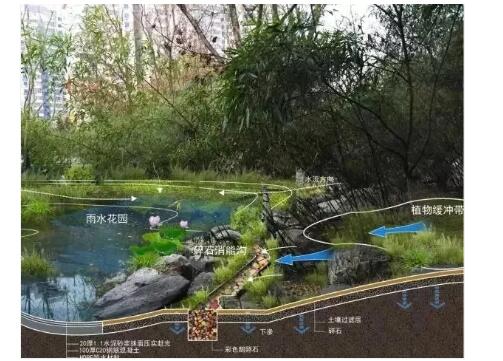

·雨水花池邊界

雨水花池是將人行空間中的綠地，樹池，花壇等休憩性空間做成雨水花池的形式，形成一個個生態綠島，起到了空間與效果生態“集約”的效果。

鋪裝邊界空間處理圖▼

透水鋪裝在庭院的應用

選擇合適的透水鋪裝，不僅可以美化庭院，還可以保持水土平衡，讓庭院看上去更有活力。

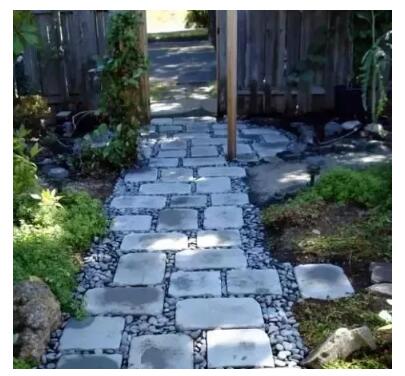

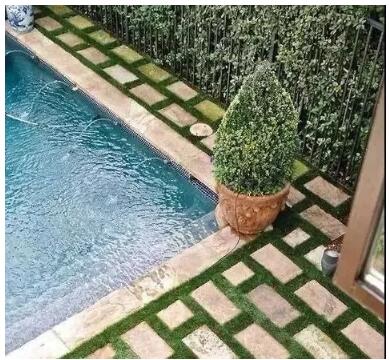

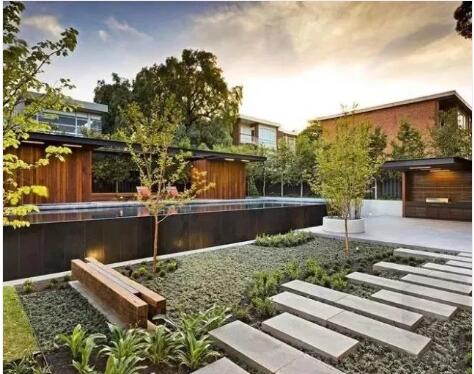

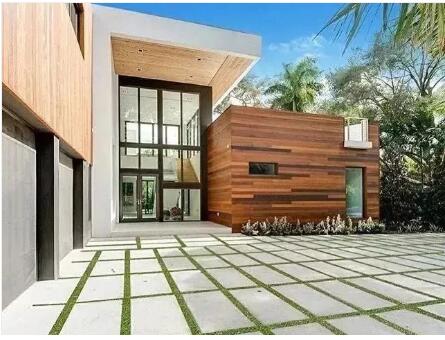

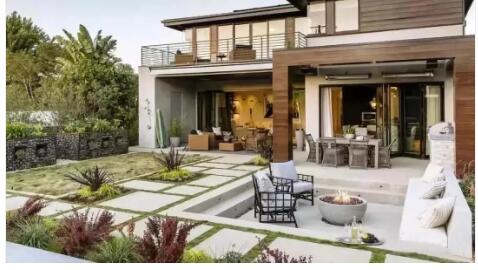

植草▼

鋪裝之間，留有一定寬度的縫隙，再于其間種植草坪，具有滲透性的同時，也為庭院增加了一抹綠色。

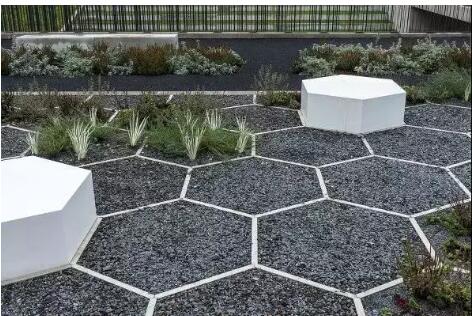

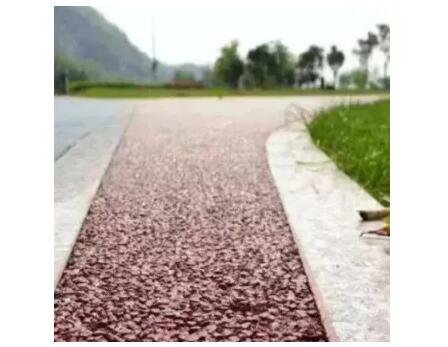

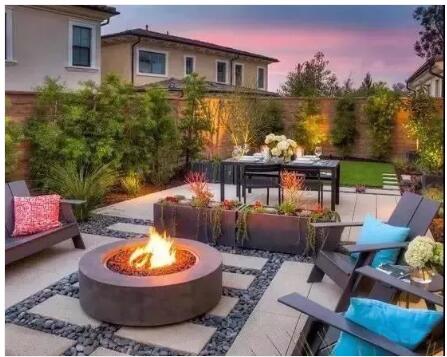

應用沙、礫石▼

填充沙礫，這樣既能保持水土，又能達到較好的視覺效果，還不需要過多的精力去維護。
