本文主要描述足球場建設施工的基本要求,如：足球場尺寸、測量放線、高程測設、坡度控制、控制樁使用等.....

足球場標準尺寸介紹：

足球場地是一個長方形場地，其長度不大于120米，不小于90米，寬度不大于90米，不小于45米，國際足聯和亞洲足聯對足球場地的規格提出

了長度為105米，寬度為68米的具體要求。

作為專業比賽場地，應取上述的大值，配合有田徑比賽場地時，可采用上述的小值或中間值。足球場地是由兩條長邊線和兩條短端線組成相互

垂直，邊線和端線外側應有5-6米的無障礙區，以保證運動員的安全，無障礙區的表面材料相同于比賽場的材料。

足球場地的邊線和端線的畫界線寬度12米，此數值包括在比賽場內。

足球場施工測量畫線：

足球場地施工放線是根據設計圖紙上中線標點為依據進行，首先對交樁數據，現場樁位進行驗收、復測、確認無誤，作為本工程永久依據保存

起來。測量儀器采用全站儀、經緯儀、棱鏡鋼尺等校核過的儀器。

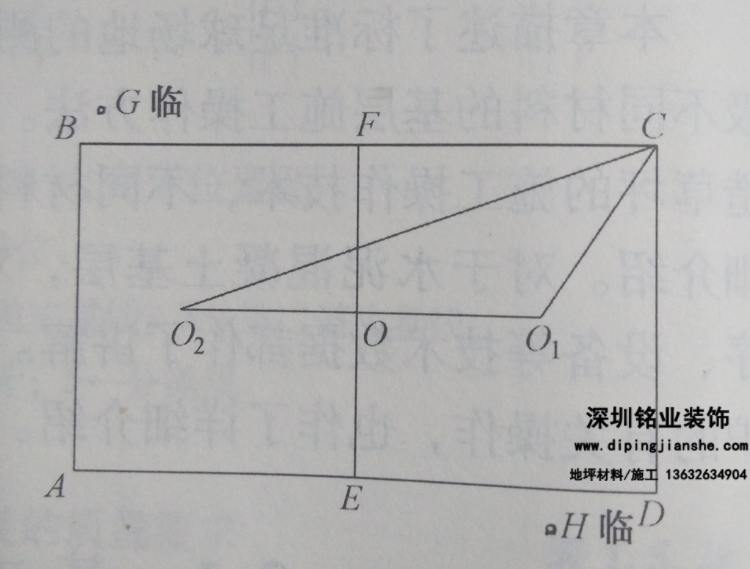

1、全站儀測設法：

將全站儀安置在0點位置，通過直角坐標計算得到OC=OD=OA=OB。將經緯儀安置在A點，照準AB轉角照準AD得90度，再將經緯儀支架在C點，照準

CB，轉角照準CD得角值90度，在AD線的1/2處，BC線的1/2處，分別得E及F兩點，將該兩點連線的1/2處，BC線的1/2處，分別得E及F兩點，將該

兩點連線即得足球場地中心線，所連AD及BC為兩邊線，連AB及CD為兩足球場端線連EF為足球場中心線。

2、直角交會法：用兩架經緯儀，分別支架在O_1、O ₂兩點上，用支角坐標計算出O₂、O_1、C角值數及O₁、O₂、C角值數，兩架儀器同時交會出C點的位置，用相同的方法

，可以分別交會出A點、B點、D點的位置，連接AD及BC得場地兩邊線。連接AB及CD得場地的兩底端線，同樣連接EF得場地中心線。

3、坐標法：將全站儀架設在足球場中心（由設計給點），通過直角坐標計算得出，OD、OC、OA、OB的距離，以及原點與各點的角度，現場直

接照準各點（A、B、C、D）即可直接得到該點的準確位置。

足球場施工高程測設：

根據設計圖紙指定的水準點BM標高標值和位置，施工時，在現場兩邊線的外側，各找一個固定點，作為臨時水準點，將設計水準點引到這兩個

點上。同時要標明臨時水準點記號，如果沒有固定點可借用，應用水泥砂漿砌一個50cm*50cm*50cm的臨時方臺。通過計算，以原BM點推算，求

得圖中O、O₁、O₂、G、H等五個的標高。如本設計包括400米田徑場時，應按圖紙設計要求，推算出±0.00m的標高，可作為現場施工統一使用。

足球場地坡度怎么控制：

足球場地應有一定的坡度，主要為了場地表面的排水，以防止影響正常的比賽進行，但一般的坡度不得太大，應當控制在5%-6%之間。施工時

應以足球場地最高點作為控制點，和最低點連成一定的坡度值，根據施工技術水平和現場條件，按著5m*5m方格，推算出每一交叉點的高程，

這種按方格網控制坡度，是最方便、最準確的方法，也可以用設計坡度隨時推算的方法，但由于距離變化，施工時容易出誤差，所以施工現場

很少使用。

施工時，由于結構層的不同，每道工序都要按結構控制，所以各方格網點的高程，統一為場地面層高程，按不同結構厚度，施工時逐層增減就

可以了，防止測量計算變動太多而出錯，施工現場人員也便于掌握。

足球場地施工控制樁如何使用：

足球場地在設計圖時就已經給出一個中心樁和兩個球門中心樁，這樣就把整個足球場的位置，方向確定了，也把底線邊線控制住了，所以設計

給的位置施工時要使用，而且要建立永久標準固定，長久保留，方法如下：

栓樁法：可采用場外栓樁法，在相對固定的建筑物上，把中心點控制起來，最準確的是用坐標控制，但對建場后的使用不方便。

鑄樁法：近幾年，根基規劃部門勘察經驗，采取就地澆筑水混凝土的方法，將鋼釘澆在水泥混凝土中，高度低于場地約10cm，平時看不見，用時可以找出來，在人造草坪場地上可以將鋼釘，直接釘入瀝青混凝土中?？刂茦兑谑┕r埋好，不應完工后再刨結構，也不應施工后不設控制樁，這樣給后期畫線帶來困難。

邊線控制法：將兩百年線的延長線，延長到場外的相對固定建筑物上，或預先埋設的鋼樁上，底邊線也相對延長，同樣至建筑物或預埋的鋼樁上。
