塑膠跑道質量檢驗項目包括外觀、厚度、坡度、距離、力縮減、垂直變形力、摩擦力、拉伸強度等試驗檢測。

一、外觀

外觀檢驗項目包括表面顏色的均勻度，橡膠顆粒的粘結牢固程度，塑膠面層與基層粘結牢固程度，塑膠控股現象，塑膠厚度是否滿足設計要求。

二、厚度

厚度的檢測方法：在施工現場，隨機量取，采用厚度測量?jī)x（三針檢測器）進行檢測，遇有超薄厚度時（小于10mm），可采取現場取樣發，即在現場挖取直徑20-25cm的芯體，在芯體的上、下部位打磨，然后用精確度為0.01mm的厚度儀，使用4mm柱塞，并采用0.8-1.1n的檢測試儀，使用4mm柱塞，并采用0.8-1.1mm。

三.坡度

坡度測量法，采用水準儀現場測量，橫坡度和縱坡度全采用比高法檢測。橫坡檢測：以垂直跑道方向，測第一跑道中間高與最外跑道中間高，此差值與水平距離之比即為實際坡度，再設計坡度值想必，所得值即誤差值?？v坡檢測：采用水準儀現場測量，測點的兩點間應為平行跑道的方向，兩點距離不少于40m，測量結果的兩點高差，與該兩點之水平距離相比，即為這兩點的坡度，再與設計坡度相比，即得坡度差。

四、距離

距離檢測法：直線段距離，采用激光測距儀，在平行直跑道方向測，彎道部分，采用經緯儀，每5度為一測點方向，配合激光測距儀，自圓心點量測各跑道的半徑值，同時要量測兩圓心點的直線距離數值，與設計數值相比，再計算400米塑膠跑道值，允許誤差為正值萬分之一，不能出現負值，即400m誤差為正4cm，100m誤差為正1cm。

五、力縮減

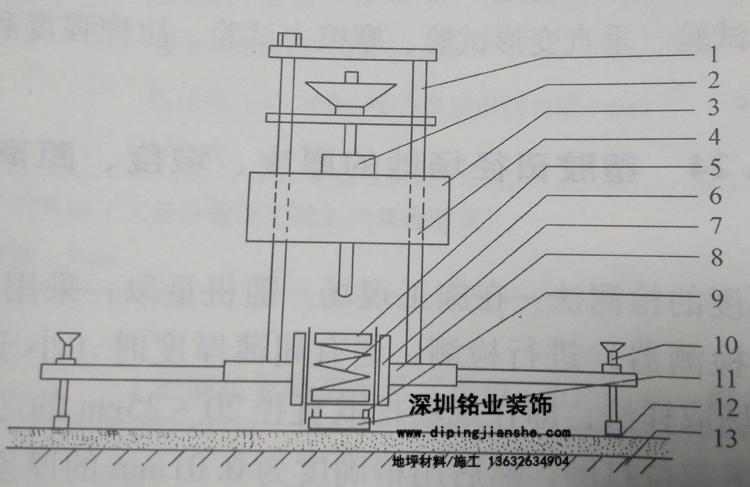

塑膠跑道力縮減檢測是使用力縮減測試儀進行：

這套裝置必須符合下列要求：

1、下落重物的重量為20kg ±0.1kg，帶有堅硬的沖擊頭（直徑為20mm）

2、帶有堅硬的鐵砧，平面直徑為100mm

3、彈簧彈性度在1750-2250N/m之間（一般直徑為95mm），如彈簧彈性度超過此值，所得結果需作修正。

4、導向管直徑為1mm，柱間距離要大于鐵砧

5、測試臺的直徑為70mm，球?qū)Φ酌娴陌霃綖?00mm

6、帶有螺絲的支撐架，測力臺和支撐架間下落高度，要求準確到.025mm

7、重物獨步和鐵砧頂部之間的下落高程要求準確到0.25mm，下落高度為55mm。

8、帶有電子計量裝置，應帶有放大器，放大器應帶有很低過濾性的過濾器，并能在0.01秒時間記錄單個沖擊產生的力最大值，精度為0.5%。

測試方法是將質量20kg的重物體，自55mm高度落在鐵砧上，通過彈簧板，把力傳遞給一個球形底座的測量?jī)x，測量?jī)x裝有傳感器，它記錄力的最高數值，把把塑膠跑道上面，測得力值（F_s）和在混凝土地面上，測得力值（F_c）加以比較，按下式計算

力的減縮（%）=（1-F_s/（F_c）*100

當在10-40℃氣溫之間測試時，塑膠跑道地面力縮減值為35%-50%

六、垂直變形力

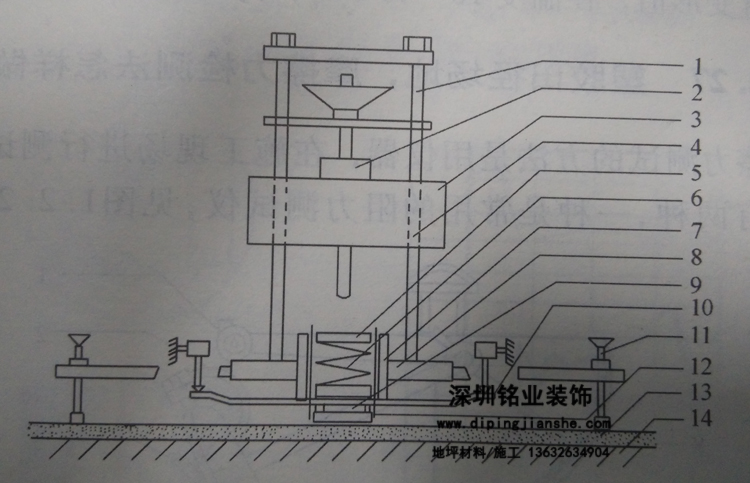

塑膠跑道垂直變形力檢測是采用垂直變形力測試儀進行

這套裝置必須符合下列要求：

1、下落重物的質量為20kg,允許誤差為 0.5kg

2、彈簧伸長性在30和40N/cm之間

3、測試平臺底的直徑為70mm

4、撐腳到支撐中心的距離至少是200mm

調節重物的底部至彈簧頂部的下落距離，精確度不大于1mm

6、采用電動提升裝置，要有一個放大器，至少要精確到0.01mm

7、電力變形傳感器，分別裝在兩側，內有放大器，精確度到0.01mm

8、記錄裝置要能貯存兩個傳感器的數據，計算數據或顯示讀數（每彈一次約50讀數）

本測試儀，是通過質量為20kg的重物，下落到彈簧上，再傳至最下面的測試臺，測試臺內有傳感器，傳感器記錄下沖擊過程的力量增加值，通過測試臺左右兩邊安裝的變形傳感器來測量，測得地面變形能力。垂直變形值，在溫度10-40℃時，為0.6-1.8mm之間。

七、摩擦力

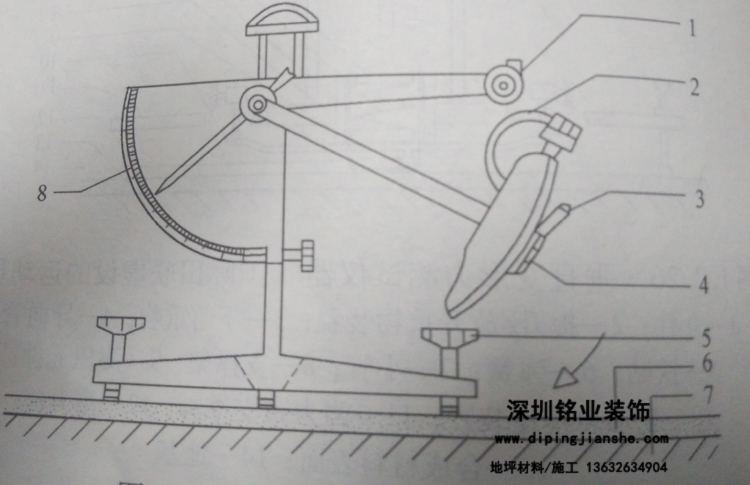

摩擦力測試的方法是用儀器在施工現場進行測試，測試的一起有兩種，一中是常用的阻力測試儀，見圖：

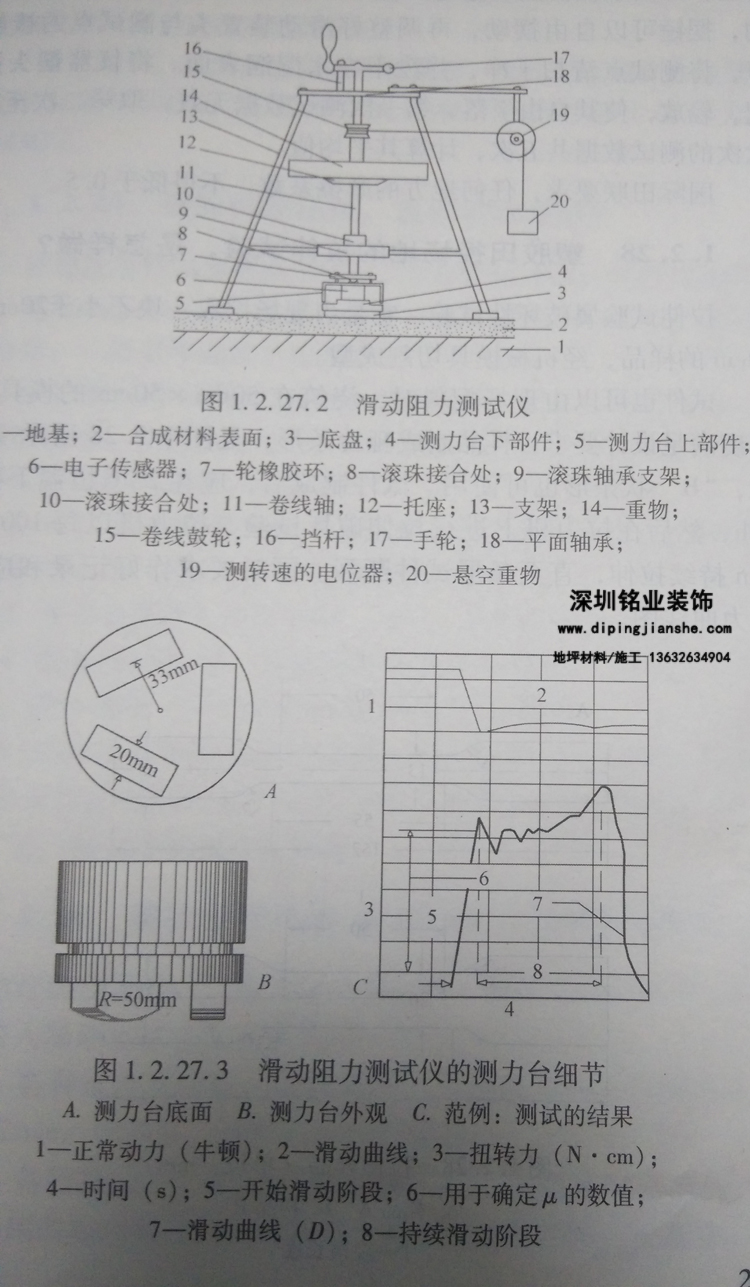

另一種是皮革測力臺，在負重的情況下，有三個測力頭，在表面滾動測試的結果。圖：

阻力測試儀是在現場進行測試，它要求儀器安放在測試點位上，并要求儀器擺放穩定，底座水平，擺錘桿垂直，經多次擺動，擺錘可以自由擺動，再調整好滑動裝置頭與測試點的接觸點，將測試點清掃干凈，并潑干凈水濕潤表面。將儀器擺頭提起，輕放，使其自由下落，第一次測試數據無效，取第二次至第六次的測試數據共五次，計算其平均值。國際田聯要求，任何地方的摩擦系數，不得低于0.5.

八、拉伸試驗

拉伸試驗屬破壞性試驗，它是由現場挖取一塊不小于20cm*20m的樣品，經機械模具切割成型，試件也可以由現場配料時，澆筑在50cm*50cm的模具內，厚度滿足設計要求，樣品制成啞鈴條形，如下圖所示“A”狀,“B”狀條形也可以使用，試件制成后，應在23℃恒溫下存放24h，然后在拉力機上進行拉伸破壞試驗，拉力機以每100mm/min持續拉伸，直至條形試件斷裂，同時要求做好記錄和應力/拉力曲線圖。

如果合成材料表面是單成分的去水硅酮橡膠構成，在拉伸前至少應有13d的晾干時間，如果達不到要求時，在另外的14d后在相似的時間上進行重復測試。

測試結果應滿足國際田聯的要求，無孔的合成材料最低的拉伸力是0.5MPa,有孔的合成表面，斷裂時最少拉伸力是0.4MPa。
