夏季氣溫高,水分蒸發(fā)快,是新澆筑的透水混凝土開裂、空鼓高發(fā)季節(jié),因此在高溫天氣下,掌握合適的施工時(shí)間、方法可以大幅減少透水混凝土開裂現(xiàn)象。因此在高溫天氣下進(jìn)行透水混凝土拌和和澆筑一方面會(huì)影響施工質(zhì)量，另一方面也容易導(dǎo)致資源的浪費(fèi)，為此，在面對(duì)這些問題的時(shí)候我們不可以掉以輕心。

  那么，針對(duì)透水混凝土夏季施工特點(diǎn)和諸多不利因素，在透水混凝土攪拌和澆筑的過程中施工企業(yè)和人員應(yīng)該注意采取哪些防護(hù)措施呢？

1.注意水泥的選擇及溫度控制

水泥的水化熱主要為水泥中含有的 C3S、C3A與水反應(yīng)產(chǎn)生，并受水灰比，水泥細(xì)度，養(yǎng)護(hù)溫度的影響。水泥水化熱隨以上影響因素的增大而增高,在攪拌過程中應(yīng)該選擇各項(xiàng)指標(biāo)都達(dá)標(biāo)的水泥。美國標(biāo)準(zhǔn) ACI 305R中，為水泥溫度規(guī)定了一個(gè)最高極限溫度為 77℃。所以水泥溫度在透水混凝土拌和時(shí)，必須控制在 70℃以下。

2.在混凝土澆筑的過程中

1、現(xiàn)場溫控措施

(1)檢測運(yùn)到現(xiàn)場透水混凝土的溫度和坍落度，隨時(shí)進(jìn)行調(diào)節(jié)。

(2)施工范圍內(nèi)搭棚遮擋陽光。澆筑透水混凝土前，用水濕潤基層和邊模。與透水混凝土接觸的各種工具設(shè)備和材料，如透水混凝土運(yùn)輸車、布料桿等，避免直接受到陽光曝曬，在各機(jī)具表面適時(shí)進(jìn)行了灑水降溫。

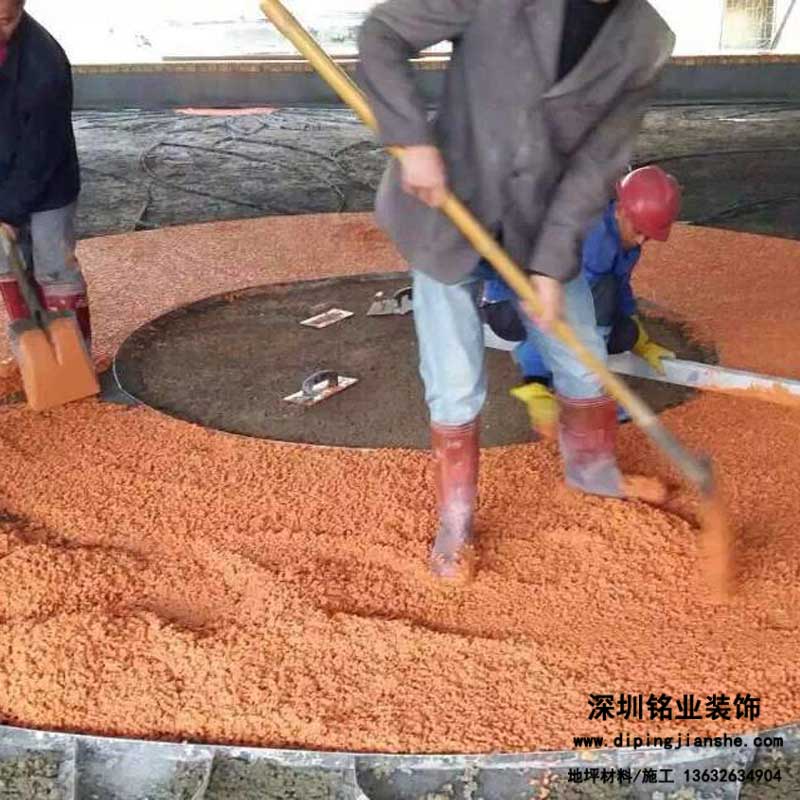

2、 透水混凝土澆筑措施

(1)透水混凝土澆筑時(shí)，根據(jù)具體氣候和現(xiàn)場條件，選擇在早晨 7：00開始，避開日最高氣溫時(shí)間。

(2)安排充足的工力和機(jī)具，制定了具體澆筑方案，連續(xù)、快速的澆筑。

(3)根據(jù)施工現(xiàn)場氣溫、相對(duì)濕度、透水混凝土溫度和風(fēng)速的數(shù)值 ，利用各因素關(guān)系數(shù)值，可得出水分蒸發(fā)速率值。

    在炎熱的夏天，透水混凝土攪拌和澆筑應(yīng)該考慮到季節(jié)和溫度的因素，預(yù)測在高溫下拌和和澆筑會(huì)出現(xiàn)的問題，及時(shí)做好預(yù)防措施，做到未雨綢繆，規(guī)避風(fēng)險(xiǎn)，保障工程質(zhì)量，促進(jìn)工程的順利進(jìn)行。

3.選擇最佳混凝土澆筑時(shí)間

夏季透水混凝土澆筑時(shí)間，應(yīng)避開高溫時(shí)段，最好安排在溫度較低的下午或夜間澆筑透水混凝土，防止新澆透水混凝土受到陽光暴曬，引起表面水份蒸發(fā)過快而導(dǎo)致開裂。

     一般情況在上午時(shí)間段施工的透水混凝土發(fā)生開裂情況多于下午三點(diǎn)后施工的，這是因?yàn)樯衔缭谕杆炷潦┕ね戤吅螅瑢⒍冗^中午最高的溫度時(shí)段，由于受到太陽暴曬，透水混凝土表層因水分蒸發(fā)過快導(dǎo)致開裂；而下午三點(diǎn)后施工則可避免最高溫時(shí)段，在晚上硬化，由于晚上氣溫相對(duì)較低可以大幅減少硬化過程中水分蒸發(fā)過快而導(dǎo)致開裂現(xiàn)象。因此，建議尤其是樓面施工時(shí)應(yīng)安排在溫度較低的下午或夜間施工。

4.保濕養(yǎng)護(hù)

在大風(fēng)、高溫和干燥的天氣下，透水混凝土的表面水分極易蒸發(fā)，失水過快易產(chǎn)生表面裂縫，因此在表面處理作業(yè)完成后及時(shí)進(jìn)行養(yǎng)護(hù)，做到隨抹隨蓋。開始覆蓋并24小時(shí)后灑水保濕養(yǎng)護(hù)，硬化后即澆水養(yǎng)護(hù)。在炎熱、干燥伴有大風(fēng)的天氣，必須保證透水混凝土表面處于充分的濕潤，不得少于7天。透水混凝土硬化至可上人時(shí)，揭去塑料薄膜，鋪上麻袋或草簾，用水澆筑，有條件時(shí)盡量蓄水養(yǎng)護(hù)，使用薄膜覆蓋養(yǎng)護(hù)可有效減少混凝土開裂。
