人行道透水混凝土專項(xiàng)施工方案

一、工程概況

由于透水混凝土具有良好的透水性能,在雨天可以通過其連通的孔隙將雨水回流到地下,因此常作為人行道面的鋪裝材料。本文采用正交試驗(yàn)法進(jìn)行設(shè)計(jì)分析試驗(yàn)，設(shè)置了水泥劑量、水灰比和級(jí)配3個(gè)因素，對(duì)透水混凝土的抗壓強(qiáng)度和孔隙 率進(jìn)行測試，文章分析了3個(gè)因素對(duì)混凝土物理、力學(xué)性能的影響，從而得出適合于人行道透水混凝土的配合比方案。

二、材料的組成

1、透水混凝土由透水混凝土專用膠結(jié)劑、碎石、水組成。

（1）透水混凝土專用膠結(jié)劑，是以高強(qiáng)度等級(jí)的硅酸鹽水泥為基料，配以多種助劑增加強(qiáng)度與粘結(jié)力組成的粉狀料，并可按用戶要求加入無機(jī)耐候顏料，使其和碎石、水按一定比例混合后，組成不同的透水混凝土面層。

（2）碎石：  透水混凝土用的碎石應(yīng)具有技術(shù)要求，采用二級(jí)品標(biāo)準(zhǔn)的高石，

碎石的物理性能要求：

指標(biāo)名稱            指標(biāo)

壓碎指標(biāo)（ %）      ＜15

針片狀顆粒含量（%）  ＜15

含泥量（%）          ＜1

表觀密度（kg/m3）    ＞2500

緊裝堆積密度（kg/m3） 1350

空隙率（%）          ＜47

碎石顆粒也有一定的要求，按其顆粒大小范圍分1#、2#、3#三號(hào)。

1# = 2.4～4.75（mm）

2# = 4.75～9.5（mm）

3# = 9.6～13.2（mm）

碎石是透水混凝土的主要材料之一，其質(zhì)量必須要控制好。

 3）水：普通自來水即可用。一般末經(jīng)過濾的混濁的地下水或使用過的不潔水，不能利用。

2、三種原材料在施工過程中配合比：  要施工出高質(zhì)量、高標(biāo)準(zhǔn)的透水混凝土地面，在原材料固定的條件下，嚴(yán)格控制以上三種原材料的配比，是施工中的重要關(guān)鍵，在施工現(xiàn)場負(fù)責(zé)人必須嚴(yán)格控制比例。

透水混凝土配合比（按質(zhì)量計(jì)）：水：水泥：膠結(jié)劑：碎石=113：310：100：1520

三、透水混凝土的要求

1、用于人行道20cm 厚C20透水水泥混凝土基層。

2、為確保路體結(jié)構(gòu)層具有足夠的整體強(qiáng)度和透水性，表面層下需有透水基層和較好保水性的墊層。

基層要求：在素土層夯實(shí)層上，配用的基層材料，應(yīng)有適當(dāng)?shù)膹?qiáng)度外，須有較好的透水性，采用級(jí)配砂礫或級(jí)配碎石等。采用級(jí)配碎石時(shí)，碎石的最大粒徑應(yīng)小于0.7倍的基層厚度，且不超過50mm。

四、透水混凝土的施工

1.施工前的準(zhǔn)備：

施工前應(yīng)做好組織、物質(zhì)、技術(shù)等三大準(zhǔn)備。

組織準(zhǔn)備：建立健全的施工項(xiàng)目組織機(jī)構(gòu)的人員設(shè)臵，配備技術(shù)素質(zhì)高的專業(yè)施工隊(duì)伍。

現(xiàn)場物質(zhì)準(zhǔn)備：施工時(shí)需配備滿足施工進(jìn)度的一定量材料（膠結(jié)料、水泥需要有防水措施）。故需設(shè)臵工程材料堆放場地、人員住宿、所需的水電供應(yīng)；攪拌機(jī)械的設(shè)臵場地等一系列的準(zhǔn)備工作。（攪拌機(jī)最佳設(shè)臵方案是施工現(xiàn)場的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，要保證運(yùn)輸時(shí)間盡量短）

技術(shù)準(zhǔn)備：了解分析工程項(xiàng)目的特點(diǎn)、進(jìn)度要求，了解施工的客觀條件，根據(jù)設(shè)計(jì)要求合理布臵施工力量，制定詳細(xì)的施工方案為工程順利完成做好技術(shù)上的準(zhǔn)備工作。

2.施工：

在準(zhǔn)備工作充分的基礎(chǔ)上，人員設(shè)備方可進(jìn)場施工。

立模：本工程可使用已經(jīng)施工完成的磚砌路牙石為模。

攪拌：透水混凝土不得采用人工攪拌，采用普通混凝土攪拌機(jī)械進(jìn)行攪拌，攪拌時(shí)按照物料的規(guī)定比例及投料順序?qū)⑽锪贤度霐嚢铏C(jī)，先將膠結(jié)料和碎石攪拌約30秒后，使其初步混合，再將規(guī)定量的水分2-3次加入繼續(xù)進(jìn)行攪拌約15-20分鐘。視攪拌均勻程度，可適當(dāng)延長機(jī)械攪拌的時(shí)間。

注意事項(xiàng)：施工現(xiàn)場須專人負(fù)責(zé)物料的配比。  嚴(yán)格控制水灰比，即控制水的加入量，水分2-3次加入，不允許一次性加入。  為使物料攪拌均勻，適當(dāng)延長機(jī)械攪拌時(shí)間。

運(yùn)輸：透水混凝土屬于干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運(yùn)輸時(shí)間，運(yùn)輸一般控制在20分鐘以內(nèi)，運(yùn)輸過程中不要停留，翻斗車必須平穩(wěn)。

攤鋪澆筑成型：透水混凝土屬于干性混凝土料，其初凝快，攤鋪必須及時(shí)。對(duì)于人行道路面，大面積施工采用分塊隔倉方式進(jìn)行攤鋪，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用滾筒壓實(shí)、抹平，表面不能有明水?；鶎雍穸瘸^20公分的要使用平板振動(dòng)器振平壓實(shí)。

3.養(yǎng)護(hù)：

透水混凝土與水泥混凝土屬性類似，因此攤鋪結(jié)束后，經(jīng)檢驗(yàn)標(biāo)高平整度均達(dá)到要求后，宜立即覆蓋塑料薄膜，保持水分。澆筑后一天開始灑水養(yǎng)生，高溫時(shí)八小時(shí)后開始養(yǎng)護(hù)，每天不得少于兩次，濕養(yǎng)護(hù)時(shí)間不少于七天。

4.面層密封工藝涂覆封閉劑：

待表面混凝土成型干燥后，噴涂封閉劑，增強(qiáng)耐久性和美觀性，防止時(shí)間過長會(huì)使透水混凝土空隙受污而堵塞空隙。

五、注意事項(xiàng)：

（1）施工現(xiàn)場須專人負(fù)責(zé)物料的配比。

（2）嚴(yán)格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入。

（3）為使物料攪拌均勻，適當(dāng)延長機(jī)械攪拌時(shí)間，但不宜過長。

（4）透水混凝土屬干性混凝土料，其初凝快，一般根據(jù)氣候條件控制混合物的運(yùn)輸時(shí)間，運(yùn)輸一般控制在10分鐘以內(nèi)，運(yùn)輸過程中不要停留，手推車必須平穩(wěn)。

（5）透水混凝土屬干性混凝土料，其初凝快，攤鋪必須及時(shí)。對(duì)于人行道面，大面積施工采用分塊隔倉方式進(jìn)行攤鋪物料，其松鋪系數(shù)為1.1。將混合物均勻攤鋪在工作面上，用括尺找準(zhǔn)平整度和控制一定的泛水度，然而平板振動(dòng)器（厚度厚的用平板振動(dòng)器）或人工搗實(shí)。搗實(shí)不宜采用高頻振動(dòng)器，。最后用抹合拍平。抹合不能有明水。

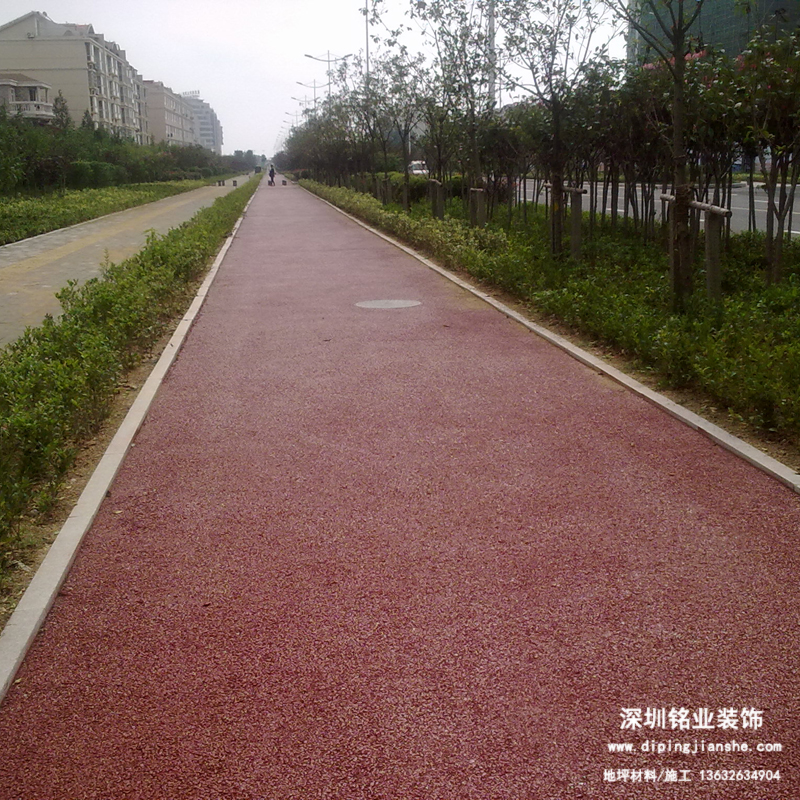

六：效果展示
